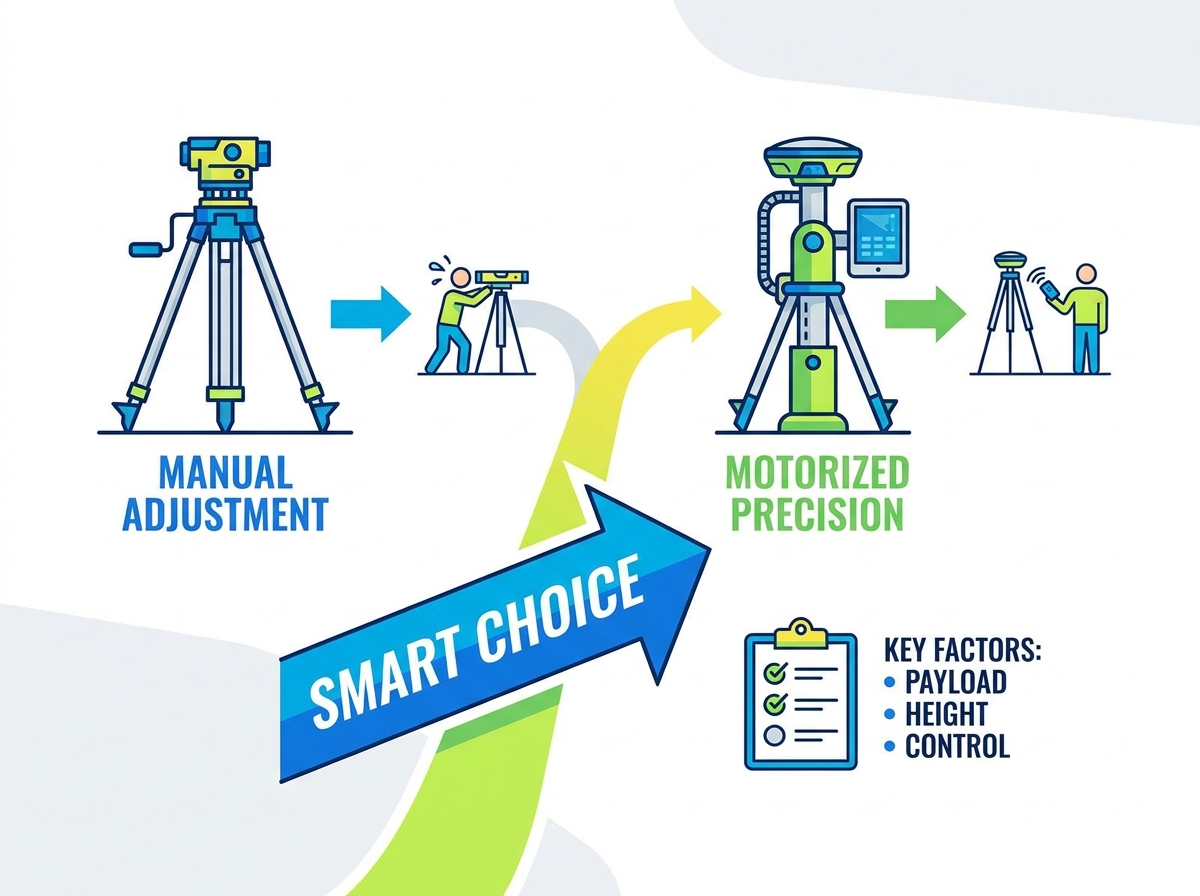

วิธีเลือกขาตั้งแบบยกสูงแบบใช้มอเตอร์สำหรับเครื่องมือสำรวจ

การยกระดับเครื่องมือสำรวจที่มีมูลค่าสูง เช่น เครื่องสแกนเลเซอร์ 3 มิติ และสถานีรวมหุ่นยนต์ เป็นสิ่งจำเป็นในการขจัดสิ่งบดบังในแนวสายตา การทำเช่นนี้ทำให้เกิดความเสี่ยงที่สำคัญต่อความปลอดภัยของอุปกรณ์และความสมบูรณ์ของข้อมูล ขาตั้งกล้องแบบข้อเหวี่ยงแบบแมนนวลไม่มีประสิทธิภาพและก่อให้เกิดอันตรายตามหลักสรีรศาสตร์เมื่อยกน้ำหนักบรรทุกหนัก พวกเขามักจะขาดความแข็งแกร่งเชิงบิดที่จำเป็นเพื่อป้องกันการสั่นสะเทือนระดับไมโคร จุดอ่อนทางโครงสร้างนี้นำไปสู่ข้อผิดพลาดในการลงทะเบียนพอยต์คลาวด์โดยตรง หรือการวัดสถานีรวมในภาคสนามไม่ถูกต้อง

การเลือกขาตั้งยกระดับแบบใช้มอเตอร์ที่เหมาะสม สำหรับเครื่องมือสำรวจ จำเป็นต้องได้รับการประเมินอย่างเข้มงวดเกี่ยวกับไดนามิกของน้ำหนักบรรทุก ตัวชี้วัดความเสถียร การจัดการพลังงาน และสภาพแวดล้อมการปฏิบัติงาน ทีมงานภาคสนามไม่สามารถทนต่อความล้มเหลวของอุปกรณ์ได้เมื่อแขวนมิเตอร์วัดแสงที่ละเอียดอ่อนไว้เหนือพื้นดิน คู่มือนี้จะแจกแจงเกณฑ์ทางเทคนิคสำหรับการตัดสินใจจัดซื้อจัดจ้างตามหลักฐานเชิงประจักษ์ เพื่อให้มั่นใจว่าการลงทุนด้านฮาร์ดแวร์ของคุณยังคงปลอดภัยในขณะเดียวกันก็เก็บข้อมูลเชิงพื้นที่ที่ไร้ที่ติ

• การจับคู่น้ำหนักบรรทุกไม่สามารถต่อรองได้: ความสามารถในการยกแบบไดนามิกของขาตั้งกล้องจะต้องเกินน้ำหนักรวมของอุปกรณ์ ไตรบราช และอะแดปเตอร์ เพื่อป้องกันมอเตอร์ไหม้และรับประกันการยกระดับความสูงที่ราบรื่น

• การแลกเปลี่ยนระหว่างความสูงกับความเสถียร: การยกระดับสูงสุดส่งผลโดยตรงต่อความแข็งแกร่งของแรงบิด การประเมินการรวมระบบลวดสลิงหรือเหล็กค้ำยันรองถือเป็นสิ่งสำคัญสำหรับความสูงเกิน 3 เมตร

• แนวดิ่งและการปรับระดับที่ใช้งานอยู่: การรักษาแนวดิ่งระดับมิลลิเมตรในระหว่างและหลังการขนส่งในแนวดิ่งเป็นสิ่งสำคัญยิ่ง ความต้องการของผู้ซื้อควรเอนเอียงไปทางระบบที่มีการตรวจสอบความเอียงในตัวหรือฐานปรับระดับที่แก้ไขด้วยตนเอง

• การลดแรงสั่นสะเทือนจะกำหนดคุณภาพของข้อมูล: วัสดุโครงสร้าง (อะลูมิเนียมสำหรับงานหนักเทียบกับคอมโพสิตคาร์บอนไฟเบอร์) และกลไกการขับเคลื่อนจะกำหนดความเร็วที่ระบบจะรองรับการสั่นสะเทือนในการปฏิบัติงานและสิ่งแวดล้อม

บทบาทของขาตั้งกล้องยกระดับด้วยมอเตอร์สำหรับเครื่องมือสำรวจ

การกำหนดข้อกำหนดพื้นฐาน

หน้าที่หลักของระบบระดับความสูงคือการบรรลุความสูงที่จำเป็นโดยไม่กระทบต่อความแม่นยำระดับมิลลิเมตรของเครื่องมือ นักสำรวจต้องเผชิญกับการต่อสู้กับสิ่งกีดขวางทางกายภาพอยู่ตลอดเวลา การยกระดับเครื่องสแกนหรือสถานีรวมจะขยายขอบเขตการมองเห็น ซึ่งช่วยลดจำนวนการตั้งค่าทั้งหมดที่จำเป็นสำหรับโปรเจ็กต์ได้อย่างมาก อย่างไรก็ตาม ความสูงนี้ทำให้เกิดแรงงัด การใช้งานที่ประสบความสำเร็จหมายความว่าขาตั้งจะดูดซับแรงเหล่านี้ ทำให้เครื่องมือดิ่งลงและมั่นคงอย่างสมบูรณ์แบบตลอดวงจรการเก็บข้อมูลทั้งหมด คุณต้องมีแท่นที่ทำหน้าที่เป็นส่วนต่อขยายของพื้นอย่างมั่นคง โดยไม่คำนึงถึงความสูงของส่วนต่อขยาย

เมื่อคุณดันเครื่องสแกนขึ้นไปในอากาศสามหรือสี่เมตร โปรไฟล์ลมจะเปลี่ยนไป ลมระดับพื้นดินจะมีลมกระโชกแรงอย่างต่อเนื่องที่ระดับความสูง ขาตั้งกล้องจะต้องต้านทานแรงด้านข้างเหล่านี้ หากคอลัมน์กลางโค้งงอแม้แต่เศษเสี้ยวองศา ข้อผิดพลาดเชิงมุมที่ระยะห้าสิบเมตรจะเป็นสิ่งที่ยอมรับไม่ได้ ข้อกำหนดพื้นฐานกำหนดว่าระบบการยกแบบกลไกจะต้องไม่ทำให้เกิดการเล่นหรือสิ่งเลอะเทอะในการตั้งค่า เกียร์ ปลอกล็อค และบานพับขาทุกอันจะต้องล็อคอย่างมั่นใจ

การเอาชนะการบดเคี้ยวในสภาพแวดล้อมที่ซับซ้อน

สภาพแวดล้อมที่ซับซ้อนต้องการมุมมองที่สูงขึ้น การทำเหมืองแบบเปิดต้องใช้จุดชมวิวสูงเพื่อสแกนการขุดลึกได้อย่างปลอดภัย สถานที่ก่อสร้างที่มีผู้คนพลุกพล่านมีการเคลื่อนย้ายวัสดุอย่างต่อเนื่อง ปิดกั้นการมองเห็นระดับพื้นดิน การตรวจสอบโครงสร้าง การวิเคราะห์ทรงพุ่มของป่าไม้ และการสร้างฉากทางนิติวิทยาศาสตร์ขึ้นใหม่ ล้วนได้รับประโยชน์จากศูนย์การมองเห็นแบบยกระดับ ทีมสำรวจสามารถยกเซ็นเซอร์ขึ้นเหนือสิ่งเกะกะในพื้นที่ได้ด้วยการใช้ระบบมอเตอร์ การวางตำแหน่งเชิงกลยุทธ์นี้จะเก็บข้อมูลที่สะอาดขึ้น ลดโซนเงาในพอยต์คลาวด์ และเร่งขั้นตอนการทำงานของภาคสนามโดยรวม

พิจารณาการสำรวจสะพานลอยทางหลวงมาตรฐาน การตั้งค่าระดับพื้นดินจำเป็นต้องมีการเคลื่อนย้ายสถานีหลายสิบครั้งเพื่อดูรอบๆ เสาคอนกรีตและงานเท็จชั่วคราว ด้วยการยกเครื่องสแกนขึ้น คุณสามารถถ่ายภาพเหนือแผงกั้นเสื้อและอุปกรณ์ก่อสร้างได้ ซึ่งจะช่วยลดเวลาภาคสนามและจำกัดการเปิดเผยของทีมงานสำรวจของคุณต่อช่องทางจราจรที่ใช้งานอยู่ ลิฟต์แบบใช้มอเตอร์ช่วยให้ผู้ปฏิบัติงานเพียงคนเดียวสามารถจัดการการยกของหนักได้อย่างปลอดภัย ช่วยให้โครงการเคลื่อนย้ายได้โดยไม่ต้องใช้บุคลากรเพิ่มเติมในการติดตั้ง

ความสามารถในการสแกนแบบผกผันและเพลา

การสแกนบางประเภทไม่จำเป็นต้องยกระดับขึ้น โครงการโครงสร้างพื้นฐานมักเกี่ยวข้องกับการสแกนลงหรือกลับหัวในปล่องแนวตั้ง จุดเข้าถึงท่อน้ำทิ้ง และช่องว่างของโครงสร้างหลายระดับ ขาตั้งกล้องมาตรฐานไม่สามารถรองรับรูปทรงเหล่านี้ได้ ระบบมอเตอร์แบบพิเศษมีชุดประกอบติดตั้งด้านล่างที่ปลอดภัย อุปกรณ์ยึดเหล่านี้ช่วยให้ผู้ปฏิบัติงานลดเครื่องสแกนราคาแพงลงในพื้นที่จำกัดด้วยการควบคุมที่แม่นยำ กลไกแบบมอเตอร์ช่วยให้มั่นใจในการลงอย่างมั่นคง ป้องกันการชนกับผนังเพลาโดยไม่ตั้งใจ ขณะเดียวกันก็รักษาการเชื่อมต่อที่แข็งแกร่งเพื่อการทำแผนที่เชิงพื้นที่ที่แม่นยำ

เมื่อทำการสแกนท่อระบายสาธารณูปโภคที่มีความลึก การทำสแกนเนอร์ตกบนกว้านแบบแมนนวลถือเป็นความรับผิดชอบอย่างมาก เพย์โหลดมีการแกว่ง และอัตราการลงไม่เท่ากัน ระบบมอเตอร์ที่มีระบบขับเคลื่อนแบบเกียร์ช่วยให้การลงที่ควบคุมได้ในระดับมิลลิเมตรต่อมิลลิเมตร คุณสามารถหยุดเครื่องมือตามช่วงความลึกที่แน่นอน ล็อคระบบขับเคลื่อน และเริ่มการสแกนด้วยความมั่นใจว่าเครื่องมีเสถียรภาพ ความสามารถนี้จะเปลี่ยนรายการพื้นที่อับอันตรายให้เป็นการดำเนินการบันทึกข้อมูลระยะไกลตามปกติ

การลดความเสี่ยงสำหรับเพย์โหลดที่มีมูลค่าสูง

เครื่องมือสำรวจแสดงถึงการลงทุนจำนวนมหาศาล การยกแบบแมนนวลต้องอาศัยความแข็งแกร่งของมนุษย์และมีความเสี่ยงที่จะเกิดการตกหล่นอย่างรุนแรง การยกด้วยมอเตอร์จะเข้ามาแทนที่ความเครียดทางกายภาพด้วยโปรไฟล์การขึ้นและลงที่ควบคุมได้ กลไกป้องกันการตกกระแทกในตัวจะล็อคเสาทันทีหากไฟฟ้าดับ ความซ้ำซ้อนทางกลนี้ช่วยปกป้องน้ำหนักบรรทุกจากการตกอย่างอิสระที่เกิดจากแรงโน้มถ่วง การใช้ระบบป้องกันความผิดพลาดแบบอิเล็กทรอนิกส์และเชิงกลช่วยให้วางใจได้เมื่อแขวนอุปกรณ์ออพติกที่เปราะบางไว้สูงเหนือพื้นผิวคอนกรีต

การยศาสตร์ยังมีบทบาทสำคัญในการลดความเสี่ยงอีกด้วย การขอให้ช่างเทคนิคหมุนเครื่องสแกนน้ำหนัก 15 กิโลกรัมด้วยตนเองให้สูงถึงสี่เมตรหลายครั้งต่อวันทำให้เกิดความเหนื่อยล้า ความเหนื่อยล้าทำให้เกิดข้อผิดพลาด เช่น การล็อคปลอกคอไม่ถูกต้อง ระบบมอเตอร์จะขจัดการออกแรงทางกายภาพออกจากสมการ ผู้ปฏิบัติงานกดปุ่ม และเครื่องจะจัดการกับการยกของหนัก ช่วยให้ทีมงานมีความสดใหม่ มุ่งเน้นไปที่คุณภาพของข้อมูล และลดโอกาสที่จะได้รับบาดเจ็บจากการทำงานในที่ทำงานได้อย่างมาก

มิติการประเมินหลัก: ข้อมูลจำเพาะทางเทคนิค

ความจุน้ำหนักบรรทุกและจุดศูนย์ถ่วง

การประเมินพิกัดโหลดจำเป็นต้องแยกแยะระหว่างความจุแบบคงที่และไดนามิก ความสามารถในการรับน้ำหนักแบบคงที่หมายถึงน้ำหนักสูงสุดที่ขาตั้งกล้องสามารถรองรับได้เมื่อล็อคเข้าที่จนสุด ความสามารถในการรับน้ำหนักแบบไดนามิกเป็นตัวกำหนดน้ำหนักที่มอเตอร์สามารถยกได้โดยไม่เกิดการหยุดนิ่งหรือร้อนเกินไป ปรับขนาดขาตั้งกล้องตามระดับไดนามิกเสมอ นอกจากนี้ จุดศูนย์ถ่วงของเครื่องมือยังส่งผลกระทบอย่างมากต่อประสิทธิภาพการทำงาน เครื่องสแกนที่มีน้ำหนักมากจะวางความเครียดด้านข้างบนเพลาขับและแผ่นด้านบน การตรวจสอบให้แน่ใจว่าน้ำหนักบรรทุกยังคงอยู่ตรงกลางอย่างสมบูรณ์จะช่วยลดการสึกหรอของมอเตอร์และป้องกันการโก่งตัวของคอลัมน์ที่ไม่สมมาตร

หากคุณติดตั้งสถานีรวมหุ่นยนต์หนักนอกศูนย์กลาง การกระจายน้ำหนักที่ไม่สม่ำเสมอจะบังคับให้เฟืองภายในบดขยี้กับด้านหนึ่งของตัวเรือนเสา เมื่อเวลาผ่านไป การสึกหรอที่ไม่สม่ำเสมอนี้จะทำลายกลไกการยก คุณต้องคำนวณน้ำหนักรวมของการตั้งค่าที่หนักที่สุดของคุณ ซึ่งรวมถึงเครื่องมือ ไตรบราช อะแดปเตอร์แบบปลดเร็ว และแบตเตอรี่ภายนอกที่ติดตั้งอยู่บนเครื่องมือ หากน้ำหนักบรรทุกรวมของคุณคือ 12 กิโลกรัม คุณต้องมีขาตั้งกล้องที่มีพิกัดไดนามิกอย่างน้อย 15 ถึง 20 กิโลกรัม เพื่อให้แน่ใจว่ามอเตอร์ทำงานได้อย่างมีประสิทธิภาพโดยไม่ทำให้ตึง

อินเทอร์เฟซการติดตั้งและความสมบูรณ์ของแผ่นด้านบน

จุดเชื่อมต่อระหว่างอุปกรณ์และขาตั้งถือเป็นโซนช่องโหว่ที่สำคัญ การยึดแบบเกลียวมาตรฐาน 5/8" x 11 เป็นเรื่องปกติ แต่น้ำหนักบรรทุกหนักมักต้องใช้การยึดแบบ Tribrach แบบพิเศษหรืออะแดปเตอร์แบบปลดเร็ว อินเทอร์เฟซเหล่านี้ต้องลดการเลื่อนด้านข้างระหว่างการขนส่งในแนวตั้ง ประเมินความทนทานต่อการตัดเฉือนของเพลตด้านบน แม้แต่เศษเสี้ยวมิลลิเมตรของไมโครเพลย์ภายใต้น้ำหนักบรรทุกก็ส่งผลให้เกิดข้อผิดพลาดเชิงมุมขนาดใหญ่ที่ระดับเซ็นเซอร์ แผ่นอะลูมิเนียมแท่งแข็งพร้อมสกรูชุดล็อคให้ความแข็งแกร่งที่จำเป็นสำหรับงานที่มีความแม่นยำสูง

หลีกเลี่ยงแผ่นโลหะด้านบนที่มีการประทับตราโดยสิ้นเชิง พวกมันยืดหยุ่นภายใต้ภาระ คุณต้องการแพลตฟอร์มที่หนาและกลึงด้วย CNC เมื่อมอเตอร์ทำงาน แรงบิดเริ่มต้นจะถ่ายโอนผ่านเพลตนี้โดยตรง หากแผ่นเพลทงอ เครื่องมือจะกระตุก มองหาระบบที่ใช้กลไกการล็อคแบบสามจุดสำหรับไตรบราช เพื่อให้มั่นใจว่าเครื่องมือไม่สามารถหมุนแยกจากคอลัมน์ได้ การเชื่อมต่อจะต้องเป็นแบบสัมบูรณ์

ระดับความสูงสูงสุดและความสูงแบบหดกลับ

การเข้าถึงและการพกพามีอยู่ในความตึงเครียดอย่างต่อเนื่อง ระยะเอื้อมสูงสุดมักจะครอบคลุมสามถึงห้าเมตร ทำให้มีระยะการมองเห็นที่ดีเยี่ยม อย่างไรก็ตาม ความสูงที่เพิ่มขึ้นนี้ต้องใช้ส่วนขาที่ยาวขึ้นและเสาตรงกลางที่สูงขึ้น ประเมินความยาวที่หดกลับเพื่อให้แน่ใจว่าหน่วยพอดีกับยานพาหนะอเนกประสงค์มาตรฐานหรือกล่องขนส่ง คอลัมน์ยืดไสลด์แบบหลายส่วนมีระดับความสูงที่สูงกว่าแต่ทำให้เกิดความทนทานเพิ่มขึ้น ข้อต่อและส่วนล็อคทุกจุดแสดงถึงจุดที่อาจเกิดการงอได้ โดยทั่วไปแล้วส่วนคอลัมน์ที่น้อยกว่าและหนากว่าจะให้ความสมบูรณ์ของโครงสร้างที่ดีกว่าส่วนบางๆ จำนวนมาก

ขาตั้งกล้องที่สูงถึงห้าเมตรแต่พังลงมาเหลือสองเมตรนั้นสามารถพกพาได้สะดวกมาก แต่น่าจะต้องใช้ส่วนยืดไสลด์สามหรือสี่ส่วน แต่ละส่วนจะมีช่องว่างเล็กน้อยเพื่อให้เคลื่อนไหวได้ เมื่อขยายออกจนสุด ช่องว่างเหล่านั้นจะรวมกันทำให้เกิดการโยกเยกที่ด้านบน เสาแบบสองส่วนมีความแข็งกว่าโดยธรรมชาติ แต่จะมีความยาวที่หดกลับได้นานกว่า ซึ่งอาจต้องใช้แร็คหลังคาแบบกำหนดเองเพื่อการขนส่ง คุณต้องสร้างสมดุลระหว่างความต้องการความสูงกับความสามารถในการขนส่งด้านลอจิสติกส์

กลไกขับเคลื่อนและความเร็วในการยก

กลไกการขับเคลื่อนภายในกำหนดความราบรื่นในการทำงาน มอเตอร์ขับเคลื่อนโดยตรงมีแรงบิดสูงแต่อาจหนักได้ กลไกแบบมีเกียร์ เช่น เวิร์มไดรฟ์ ให้กำลังยึดที่ดีเยี่ยม และต้านทานการขับถอยหลังภายใต้ภาระหนักโดยธรรมชาติ ระบบแร็คแอนด์พีเนียนหรือสายพานให้ความเร็วในการยกที่เร็วกว่า แต่อาจต้องมีการบำรุงรักษาแรงตึงบ่อยกว่า ความเร็วในการยกซึ่งวัดเป็นมิลลิเมตรต่อวินาที ควรให้ความสำคัญกับความเรียบมากกว่าความเร็วดิบ จำเป็นต้องมีระบบควบคุมอิเล็กทรอนิกส์แบบซอฟต์สตาร์ทและหยุดแบบนุ่มนวล คุณสมบัติเหล่านี้จะค่อยๆ เพิ่มความเร็วมอเตอร์ขึ้นและลง เพื่อป้องกันแรงเฉื่อยฉับพลันที่อาจจัดแนวตัวชดเชยภายในของเครื่องมือไม่ตรง

โดยทั่วไปแล้วไดรฟ์เวิร์มเป็นกลไกที่ต้องการสำหรับการสำรวจน้ำหนักบรรทุกจำนวนมาก เนื่องจากรูปทรงของเฟือง ทำให้ไม่สามารถขับเคลื่อนเฟืองตัวหนอนไปข้างหลังด้วยน้ำหนักของน้ำหนักบรรทุกได้ หากมอเตอร์สูญเสียกำลัง เกียร์จะล็อคเข้าที่โดยอัตโนมัติ การขับเคลื่อนด้วยสายพานแม้จะราบรื่นและเงียบ แต่ก็สามารถยืดเยื้อไปตามกาลเวลาและต้องใช้แรงตึง หากเข็มขัดหลุด น้ำหนักบรรทุกจะขึ้นอยู่กับเบรกฉุกเฉินสำรองทั้งหมด ให้ความสำคัญกับกำลังยึดเชิงกลมากกว่าความเร็วในการยกเสมอ

ระบบควบคุม การแทนที่ความปลอดภัย และ Fail-Safes

อินเทอร์เฟซการดำเนินงานระยะไกล

ความปลอดภัยของผู้ปฏิบัติงานจะดีขึ้นเมื่อบุคลากรอยู่นอกโซนที่อาจเกิดการตกระหว่างการยก ตัวห้อยควบคุมด้วยมือแบบใช้สายมีความน่าเชื่อถือและทนทานต่อสัญญาณรบกวน แต่จะผูกผู้ควบคุมไว้กับขาตั้ง ระบบควบคุมไร้สายที่ใช้ความถี่ Bluetooth หรือ RF ให้ความคล่องตัวที่เหนือกว่า เมื่อประเมินตัวเลือกไร้สาย ให้พิจารณาความต้านทานสัญญาณรบกวนในสภาพแวดล้อมในเมืองที่มีความหนาแน่นสูงหรือสถานที่ก่อสร้างที่มีการใช้งานอยู่ การผสานรวมแอปบนอุปกรณ์เคลื่อนที่ช่วยให้การวัดและส่งข้อมูลทางไกลขั้นสูง แต่รีโมททางกายภาพโดยเฉพาะมักจะให้การตอบสนองการสัมผัสที่ดีกว่า การควบคุมความสูงที่ปรับอย่างละเอียดเป็นสิ่งจำเป็นสำหรับการกำหนดเป้าหมายเส้นสแกนแนวนอนที่เฉพาะเจาะจงหรือการจัดแนวกับ Datum โครงสร้าง

เมื่อทำงานใกล้กับสายไฟฟ้าแรงสูงหรือเสาสัญญาณเซลล์ที่ทำงานอยู่ การรบกวน RF สามารถตัดการเชื่อมต่อกับรีโมทไร้สายได้ ในสภาพแวดล้อมเหล่านี้ จี้แบบเดินสายเป็นทางเลือกเดียวที่เชื่อถือได้ มองหาระบบที่มีทั้งสองอย่าง คุณต้องการอิสระของรีโมทไร้สายสำหรับการใช้งานมาตรฐาน พร้อมสายเคเบิลสำรองสำหรับโซนที่มีการรบกวนสูง รีโมทควรมีปุ่มสัมผัสขนาดใหญ่ที่คุณสามารถใช้งานได้ขณะสวมถุงมือทำงานหนัก

ความปลอดภัยฉุกเฉิน Fail-Safes

แรงโน้มถ่วงเป็นศัตรูตัวฉกาจของน้ำหนักบรรทุกที่เพิ่มขึ้น เบรกแบบล็อคอัตโนมัติแบบกลไกจะต้องทำงานในขณะที่มอเตอร์หยุดหรือไฟฟ้าถูกขัดจังหวะ คลัตช์สลิปอิเล็กทรอนิกส์ช่วยปกป้องการเข้าเกียร์ภายใน หากเสาจากน้อยไปหามากไปกระแทกสิ่งกีดขวางเหนือศีรษะ คลัตช์จะเลื่อนหลุด ป้องกันไม่ให้มอเตอร์ไหม้และการโก่งงอของโครงสร้าง ปุ่มหยุดฉุกเฉินจะต้องตั้งอยู่อย่างเด่นชัดทั้งบนรีโมทและกล่องควบคุมหลัก การหยุดการทำงานของ E-stop ควรตัดกำลังไปยังระบบขับเคลื่อนทันทีและใช้งานกลไกการเบรกแบบกลไกทั้งหมด

ลองจินตนาการถึงการยกเครื่องสแกนขึ้นภายในโรงงานอุตสาหกรรม ผู้ปฏิบัติงานประเมินระยะห่างผิด และด้านบนของสแกนเนอร์ชนกับคานเหล็ก I-beam หากไม่มีสลิปคลัตช์ มอเตอร์ก็จะดันขึ้นต่อไป ซึ่งอาจจะทำให้ตัวเครื่องสแกนเนอร์บดขยี้ มอเตอร์ไหม้ หรือคว่ำขาตั้งทั้งหมดลง สลิปคลัตช์ที่ได้รับการปรับเทียบอย่างเหมาะสมจะปลดระบบขับเคลื่อนทันทีที่เกิดการกระแทก ช่วยให้อุปกรณ์ของคุณไม่ถูกทำลาย

แทนที่การกู้คืนด้วยตนเอง

ระบบไฟฟ้าอาจล้มเหลวในสภาพสนามที่รุนแรง แบตเตอรี่ที่ตายแล้ว สายเคเบิลขาด หรือฟิวส์ขาด ไม่ควรนำเครื่องมือที่มีมูลค่าสูงไปลอยอยู่ในอากาศห้าเมตร การแทนที่การกู้คืนด้วยตนเองเป็นคุณลักษณะที่ไม่สามารถต่อรองได้ โดยทั่วไปกลไกนี้เกี่ยวข้องกับซ็อกเก็ตข้อเหวี่ยงมือที่บายพาสไดรฟ์อิเล็กทรอนิกส์ ผู้ปฏิบัติงานสามารถลดน้ำหนักบรรทุกได้อย่างปลอดภัยโดยใช้แรงทางกายภาพ การลงแบบแมนนวลจะต้องคงเกียร์ไว้เพื่อป้องกันไม่ให้เสาตกลงเร็วเกินไป เพื่อให้มั่นใจว่าเครื่องมือจะกลับสู่ระดับพื้นดินโดยไม่เกิดความเสียหายจากแรงกระแทก

การแทนที่ด้วยตนเองต้องสามารถเข้าถึงได้โดยไม่ต้องใช้เครื่องมือพิเศษ หากระบบเสีย คุณควรติดประแจกระบอกมาตรฐานหรือมือหมุนที่ให้มาด้วย แล้วนำอุปกรณ์ลงทันที ทดสอบคุณสมบัตินี้ระหว่างการประเมินอุปกรณ์เบื้องต้น หากข้อเหวี่ยงแบบแมนนวลต้องใช้แรงมากเกินไปหรือรู้สึกว่ากระตุก แสดงว่าการเข้าเกียร์ภายในได้รับการออกแบบมาไม่ดี

ความเสถียร การสั่นสะเทือน และความสมบูรณ์ของข้อมูล

ความแข็งแกร่งของแรงบิดและความต้านทานลม

การเคลื่อนไหวแบบบิดเบี้ยวหรือที่เรียกว่าการหัน ส่งผลร้ายแรงต่อการสแกนเลเซอร์ 3 มิติแบบพาโนรามา ขณะที่เครื่องสแกนหมุน การบิดงอใดๆ ในคอลัมน์ขาตั้งกล้องจะทำให้เมฆจุดผลลัพธ์บิดเบี้ยว อัตราส่วนการกระจายขาต้องกว้างพอที่จะต้านแรงหมุนนี้ กลไกการล็อคขาและปลอกล็อคเสาจะต้องหนีบลงโดยมีความทนทานเป็นศูนย์แน่นอน กำหนดเกณฑ์ปริมาณลมที่ยอมรับได้ก่อนการใช้งาน ลมแรงทำให้เกิดเอฟเฟกต์ใบเรือบนเครื่องดนตรีที่ยกสูง หากลมเกินเกณฑ์ที่กำหนดโดยผู้ผลิต รับประกันความเสื่อมของข้อมูล และต้องลดการตั้งค่าลง

เพื่อเพิ่มความแข็งแกร่งในการบิดให้สูงสุด ให้วางขาขาตั้งกล้องให้อยู่ในท่าทางที่กว้างที่สุดเท่าที่จะเป็นไปได้เสมอ รอยเท้าที่แคบอาจช่วยประหยัดพื้นที่บนทางเท้าที่มีผู้คนพลุกพล่าน แต่ก็สูญเสียความมั่นคง เมื่อหัวสแกนเนอร์หมุนด้วยความเร็วสูง จะสร้างความเฉื่อยในการหมุน ขาตั้งจะต้องดูดซับพลังงานนี้ หากคุณสังเกตเห็นว่าข้อมูล point cloud แสดงการบิดเบี้ยวเล็กน้อยหรือการวางแนวที่ไม่ตรงที่ขอบของการสแกน แสดงว่าขาตั้งกล้องของคุณงอภายใต้ภาระในการหมุน

ลดแรงสั่นสะเทือนระดับไมโคร

การสั่นสะเทือนเกิดขึ้นจากสองแหล่ง: สภาพแวดล้อมโดยรอบและมอเตอร์ภายใน ศาสตร์ด้านวัสดุของขาตั้งกล้องเป็นตัวกำหนดค่าสัมประสิทธิ์การดูดซับแรงสั่นสะเทือน อะลูมิเนียมสำหรับงานหนักมีความแข็งแกร่งเป็นเลิศแต่สามารถส่งแรงสั่นสะเทือนความถี่สูงได้ วัสดุผสมคาร์บอนไฟเบอร์ช่วยลดแรงสั่นสะเทือนระดับไมโครได้อย่างรวดเร็ว แม้ว่าจะต้องจับอย่างระมัดระวังเพื่อป้องกันการแตกหักของแรงกระแทก ต้องแยกการสั่นสะเทือนของมอเตอร์ภายในออกจากแผ่นด้านบน ตัวยึดกันสะเทือนแบบยางระหว่างเพลาขับและส่วนต่อประสานการติดตั้งจะป้องกันไม่ให้ฮาร์โมนิกของมอเตอร์เข้าถึงเซ็นเซอร์ออปติคัลที่มีความละเอียดอ่อนระหว่างการขนส่ง

หากคุณกำลังติดตั้งบนดาดฟ้าสะพานที่มีการจราจรหนาแน่น คอนกรีตจะส่งเสียงความถี่ต่ำไปยังขาขาตั้งกล้องโดยตรง ขาอะลูมิเนียมจะทำหน้าที่ส่งแรงสั่นสะเทือนไปยังเครื่องดนตรีโดยตรง ขาคาร์บอนไฟเบอร์หรือไฟเบอร์กลาสหนาจะดูดซับและกระจายพลังงานส่วนสำคัญก่อนที่จะถึงแผ่นด้านบน เลือกวัสดุขาตั้งกล้องตามสภาพแวดล้อมที่คุณทำงานบ่อยที่สุด

การจัดตำแหน่งแนวตั้งและการบำรุงรักษาการปรับระดับ

การยกคอลัมน์ขึ้นจะเลื่อนจุดศูนย์กลางมวล ระบบจะต้องรักษาลูกดิ่งและระดับตลอดกระบวนการยกระดับทั้งหมด การเบี่ยงเบนใดๆ จะทำให้เกิดข้อผิดพลาดเชิงมุมในข้อมูลการสำรวจ ระบบระดับไฮเอนด์ใช้รางนำที่มีเครื่องจักรที่มีความแม่นยำเพื่อป้องกันการเคลื่อนตัวด้านข้าง ผู้สำรวจจะต้องพึ่งพาการตรวจสอบการชดเชยแบบสองแกนที่ติดตั้งไว้ในเครื่องมือสำรวจ การตรวจสอบฟองอากาศอิเล็กทรอนิกส์ก่อนและหลังการขนส่งในแนวตั้งช่วยยืนยันว่ากระบวนการยกระดับไม่ได้ทำให้การตั้งค่าหลุดจากระดับ ฐานปรับระดับที่แก้ไขได้เองนำเสนอโซลูชันอัตโนมัติสำหรับความท้าทายที่เกิดขึ้นอย่างต่อเนื่องนี้

ปฏิบัติตามระเบียบการปรับระดับที่เข้มงวด ปรับระดับขาตั้งกล้องด้วยตนเองที่ฐาน ยกคอลัมน์ขึ้นให้สูงตามที่ต้องการ ตรวจสอบระดับอิเล็กทรอนิกส์ของเครื่องมือ หากเกินขีดจำกัด คุณต้องลดเสาลง ปรับระดับฐานใหม่ แล้วลองอีกครั้ง อย่าพยายามปรับความยาวของขาฐานในขณะที่น้ำหนักบรรทุกเพิ่มขึ้น สิ่งนี้จะเปลี่ยนจุดศูนย์ถ่วงอย่างเป็นอันตราย และอาจทำให้โครงสร้างทั้งหมดพังทลายลงได้

ระบบ Guy-Wire และการค้ำยันเพิ่มเติม

เมื่อดันขีดจำกัดความสูงสูงสุด ขาขาตั้งกล้องเพียงอย่างเดียวไม่สามารถรับประกันความมั่นคงได้ การทรงตัวขั้นที่สองกลายเป็นสิ่งจำเป็นโดยพิจารณาจากความสูง น้ำหนักบรรทุก และสภาพลมของสิ่งแวดล้อม ระบบลวด Guy-wire จะยึดส่วนบนของเสาไว้กับพื้น ช่วยเพิ่มความแข็งแกร่งในการบิดและต้านทานลมได้อย่างมาก เหล็กค้ำสตรัทแบบแข็งที่เชื่อมต่อระหว่างเสากลางกับขาขาตั้งช่วยเสริมความแข็งแรงอีกชั้นหนึ่ง แม้ว่าการใช้ระบบ Guying จะต้องเสียเวลาในการตั้งค่า แต่การรับประกันคุณภาพข้อมูลทำให้เป็นขั้นตอนที่จำเป็นสำหรับการสแกนที่แม่นยำในระดับระดับความสูงที่สูงมาก

การปรับใช้ระบบลวดสลิงจำเป็นต้องมีขั้นตอนเฉพาะเพื่อให้แน่ใจว่าเกิดความตึงเครียดที่สม่ำเสมอ:

1. ยกคอลัมน์ขึ้นประมาณ 50% ของความสูงเป้าหมาย

2. ติดสายไฟสามเส้นเข้ากับวงแหวนยึดที่กำหนดบนแผ่นด้านบน

3. วางสายไฟลงดินโดยทำมุม 45 องศาจากเสา โดยเว้นระยะห่างกัน 120 องศา

4. ยกเสาขึ้นจนสุดเพื่อให้สายไฟดึงตึงได้

5. ใช้ตัวปรับความตึงแบบอินไลน์เพื่อปรับแบบละเอียด เพื่อให้แน่ใจว่าคอลัมน์ยังคงดิ่งลงอย่างสมบูรณ์

ความเป็นจริงในการดำเนินงานและปัจจัยด้านสิ่งแวดล้อม

การจัดการพลังงานและอายุการใช้งานแบตเตอรี่

การยกด้วยมอเตอร์จำเป็นต้องมีการจัดการพลังงานที่แข็งแกร่ง แบตเตอรี่ลิเธียมไอออนในตัวให้การทำงานที่สะอาดโดยไม่ต้องใช้สายเคเบิล แต่ต้องเผชิญกับข้อจำกัดด้านความจุ แบตเตอรี่สำหรับเดินทะเล 12V ภายนอกมีความจุมหาศาลสำหรับโครงการที่ใช้เวลาหลายวัน แต่เพิ่มน้ำหนักให้กับชุดอุปกรณ์เกียร์อย่างมาก ไฟ AC โดยตรงเหมาะอย่างยิ่งสำหรับการตรวจสอบโครงสร้างในระยะยาว แต่ไม่ค่อยมีให้ใช้ในพื้นที่ห่างไกล ความเย็นจัดจะทำให้ประสิทธิภาพของลิเธียมไอออนลดลงอย่างรวดเร็ว ทีมงานภาคสนามที่ทำงานในสภาวะเยือกแข็งต้องใช้ระบบพลังงานแบบถอดเปลี่ยนได้หรือปลอกอุ่นแบตเตอรี่สำหรับสภาพอากาศเย็น เพื่อให้แน่ใจว่ามอเตอร์จะรักษาแรงบิดได้เพียงพอที่จะยกของหนักได้

หากคุณทำงานในอุณหภูมิต่ำกว่าศูนย์ ให้เก็บแบตเตอรี่สำรองไว้ภายในห้องโดยสารของรถบรรทุกโดยที่เครื่องทำความร้อนทำงานอยู่ แบตเตอรี่ลิเธียมไอออนแช่เย็นจะสูญเสียความจุที่มีประสิทธิภาพสูงสุดถึง 50% และอาจไม่มีกระแสไฟเพียงพอต่อการขับเคลื่อนมอเตอร์ภายใต้โหลดเต็ม สลับแบตเตอรี่อุ่นเข้ากับขาตั้งกล้องก่อนที่คุณจะต้องยกอุปกรณ์ขึ้น เมื่อการสแกนเสร็จสิ้น ให้ดึงแบตเตอรี่แล้วส่งคืนไปที่รถบรรทุกอุ่น

การพกพาและการปรับใช้ภาคสนาม

น้ำหนักที่แท้จริงของระบบประกอบด้วยขาตั้งกล้อง มอเตอร์ แบตเตอรี่ และชุดควบคุม มวลที่รวมกันนี้ส่งผลโดยตรงต่อความสามารถในการปรับใช้ของผู้ปฏิบัติงานรายเดียว ระบบที่มีน้ำหนักมากจำเป็นต้องมีระเบียบวิธีในการยกโดยใช้คนสองคนเพื่อป้องกันการบาดเจ็บจากการทำงาน ตัวเลือกการขนส่งจะต้องลดน้ำหนักนี้ กล่องขนส่งสำหรับงานหนักพร้อมส่วนเสริมโฟมแบบกำหนดเองช่วยปกป้องกลไกระหว่างการขนส่ง ชุดล้อในตัวและด้ามจับตามหลักสรีรศาสตร์ช่วยให้ผู้ปฏิบัติงานสามารถสำรวจภูมิประเทศที่ขรุขระได้โดยไม่ทำให้เหนื่อยล้าก่อนที่การสำรวจจะเริ่มขึ้น ลูกเรือที่บินไปยังไซต์โครงการระยะไกลจะต้องตรวจสอบด้วยว่าแบตเตอรี่ลิเธียมไอออนทั้งหมดเป็นไปตามกฎระเบียบการขนส่งที่เข้มงวดของ IATA

ขาตั้งแบบมอเตอร์ที่มีอุปกรณ์ครบครันสามารถรับน้ำหนักได้มากกว่า 30 กิโลกรัมได้อย่างง่ายดาย การแบกสิ่งนั้นข้ามสถานที่ก่อสร้างที่เต็มไปด้วยโคลนนั้นเป็นไปไม่ได้สำหรับคนคนเดียว มองหาระบบที่แยกย่อยออกเป็นส่วนประกอบแบบโมดูลาร์ หากคุณสามารถถอดตัวเรือนมอเตอร์และชุดแบตเตอรี่ออกจากชุดขาหลักได้ คุณสามารถขนส่งระบบได้ใน 2 ทริปที่จัดการได้ ความเป็นโมดูลนี้จะช่วยประหยัดและป้องกันการหล่นโดยไม่ตั้งใจระหว่างการขนส่ง

การป้องกันน้ำและความต้านทานต่อสภาพอากาศ

การสำรวจเกิดขึ้นในดิน โคลน และฝน ส่วนประกอบที่ขับเคลื่อนด้วยมอเตอร์จะต้องอยู่รอดตามความเป็นจริงเหล่านี้ กำหนดระดับการป้องกันน้ำเข้า (IP) ขั้นต่ำที่จำเป็นสำหรับสภาพแวดล้อมทั่วไปของคุณ ระดับ IP54 รับมือกับฝุ่นละอองเล็กน้อยและน้ำกระเซ็น ในขณะที่ IP65 หรือสูงกว่านั้นจำเป็นสำหรับฝนตกหนักและการสัมผัสอนุภาคละเอียด ซีลเสาแบบยืดไสลด์จำเป็นต้องได้รับการดูแลเป็นพิเศษ ฝุ่นที่ไซต์งานที่มีฤทธิ์กัดกร่อน น้ำเกลือ หรือสารละลายคอนกรีตสามารถทำลายซีลภายในได้อย่างรวดเร็ว การล้างข้อมูลอย่างสม่ำเสมอและการปฏิบัติตามกำหนดการบำรุงรักษาของผู้ผลิตจำเป็นเพื่อให้กลไกการยกระดับทำงานได้อย่างราบรื่น

อย่าดึงคอลัมน์ที่สกปรกออก หากคุณทำงานในสภาพแวดล้อมที่มีฝุ่นมาก ส่วนที่ยื่นออกมาของเสายืดไสลด์จะถูกเคลือบด้วยกรวด หากคุณลดกำลังคอลัมน์ลง กรวดนั้นจะถูกลากผ่านซีลที่ปัดน้ำฝนและเข้าไปในเกียร์ภายใน เช็ดเสาด้วยผ้าไมโครไฟเบอร์ที่สะอาดและแห้งทุกครั้งก่อนที่จะดึงกลับ นิสัยง่ายๆ นี้จะยืดอายุมอเตอร์และซีลของคุณได้นานหลายปี

บทสรุป

ขาตั้งกล้องยกระดับสูงแบบใช้มอเตอร์เป็นส่วนสำคัญของโครงสร้างพื้นฐานในการเก็บข้อมูล โดยเชื่อมช่องว่างระหว่างความสามารถทางทฤษฎีของอุปกรณ์ด้านการมองเห็นของคุณกับข้อจำกัดทางกายภาพของไซต์งานที่ซับซ้อน ด้วยการขจัดอันตรายจากการยกด้วยมือและให้ความเสถียรที่ไม่มีใครเทียบได้ที่ระดับความสูง ระบบเหล่านี้จะปกป้องฮาร์ดแวร์ของคุณในขณะเดียวกันก็ทำให้มั่นใจได้ว่าข้อมูลเชิงพื้นที่ยังคงถูกต้องตามหลักคณิตศาสตร์

เมื่อประเมินตัวเลือกต่างๆ ให้จัดลำดับความสำคัญของความสามารถในการบรรทุกแบบไดนามิกและความปลอดภัยทางกลไกเหนือสิ่งอื่นใด เมื่อรับประกันความปลอดภัยของเครื่องมือแล้ว ให้กรองตัวเลือกของคุณตามความสูงที่ต้องการสูงสุด ความแข็งแกร่งของแรงบิด และระดับสภาพอากาศในสภาพแวดล้อม ระบบที่เข้ากันได้ดีจะผสานเข้ากับขั้นตอนการทำงานภาคสนามที่มีอยู่ของคุณได้อย่างราบรื่น

ทำตามขั้นตอนต่อไปนี้เพื่อสรุปการเลือกอุปกรณ์ของคุณ:

• คำนวณน้ำหนักแบบไดนามิกที่แน่นอนของการกำหนดค่าเครื่องมือที่หนักที่สุดของคุณ รวมถึงไตรบราชและอะแดปเตอร์ทั้งหมด

• ตรวจสอบระดับ IP ของมอเตอร์และชุดควบคุมกับสภาพอากาศที่เลวร้ายที่สุดที่ทีมของคุณมักเผชิญ

• ขอการสาธิตนอกสถานที่เพื่อทดสอบการลดแรงสั่นสะเทือนในโลกแห่งความเป็นจริงและความแม่นยำในการติดตามแนวตั้ง

• ติดต่อเรา เพื่อหารือเกี่ยวกับอินเทอร์เฟซการติดตั้งเฉพาะและโซลูชันการจัดการพลังงานสำหรับการใช้งานครั้งต่อไปของคุณ

คำถามที่พบบ่อย

ถาม: ความสูงสูงสุดที่ขาตั้งแบบใช้มอเตอร์สำหรับเครื่องมือสำรวจสามารถเข้าถึงได้คือเท่าใด

ตอบ: ขาตั้งกล้องแบบใช้มอเตอร์ระดับมืออาชีพส่วนใหญ่มีระดับความสูงสูงสุดระหว่าง 3 ถึง 5 เมตร รุ่นสำหรับงานหนักเฉพาะทางสามารถเข้าถึงได้สูงสุด 6 เมตร แม้ว่าโดยทั่วไปแล้วความสูงเกิน 3 เมตรจะต้องมีการค้ำยันด้วยลวดสลิงเสริมเพื่อรักษาความแข็งแกร่งของแรงบิดที่จำเป็นสำหรับการสำรวจที่แม่นยำ

ถาม: ฉันสามารถใช้ขาตั้งแบบมอเตอร์สำหรับการสแกนด้วยเลเซอร์ 3 มิติที่มีความไวสูงได้หรือไม่

ก. ใช่. ขาตั้งแบบใช้มอเตอร์คุณภาพสูงได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการสแกนด้วยเลเซอร์ 3 มิติ พวกเขาใช้คอลัมน์ที่สร้างด้วยเครื่องจักรอย่างแม่นยำ ตัวล็อคขาสำหรับงานหนัก และวัสดุลดแรงสั่นสะเทือน เพื่อป้องกันการเคลื่อนไหวระดับไมโครและการบิดงอที่ทำให้เกิดข้อผิดพลาดในการลงทะเบียนพอยต์คลาวด์

ถาม: ขาตั้งกล้องสำรวจแบบใช้มอเตอร์สำหรับงานหนักสามารถรับน้ำหนักได้เท่าใด

ตอบ: ความสามารถในการบรรทุกแบบไดนามิกจะแตกต่างกันไปตามผู้ผลิต แต่โดยทั่วไปแล้วรุ่นที่ใช้งานหนักจะยกได้ระหว่าง 15 กก. ถึง 30 กก. อย่างปลอดภัย ตรวจสอบให้แน่ใจว่าน้ำหนักอุปกรณ์และอะแดปเตอร์รวมของคุณต่ำกว่าพิกัดไดนามิกสูงสุดเสมอ เพื่อป้องกันความเครียดของมอเตอร์

ถาม: จะเกิดอะไรขึ้นหากแบตเตอรี่หมดขณะที่สแกนเนอร์ของฉันยกสูงขึ้นจนสุด

ตอบ: ระบบระดับมืออาชีพมีกลไกเบรกล็อคอัตโนมัติที่ทำงานทันทีเมื่อไฟฟ้าดับ ป้องกันไม่ให้เสาหล่น จากนั้นผู้ปฏิบัติงานสามารถใช้ข้อเหวี่ยงควบคุมการกู้คืนด้วยตนเองเพื่อลดอุปกรณ์กลับสู่ระดับพื้นดินได้อย่างปลอดภัย

ถาม: ขาตั้งแบบปรับระดับความสูงด้วยมอเตอร์สามารถใช้ในการสแกนแกนลง/ผกผันในเพลาได้หรือไม่

ตอบ: ใช่ ขาตั้งแบบใช้มอเตอร์หลายตัวรองรับการสแกนแบบผกผัน ซึ่งต้องใช้ชุดติดตั้งด้านล่างแบบพิเศษที่ยึดเครื่องมือไว้ใต้หัวขาตั้งกล้องอย่างแน่นหนา ช่วยให้มอเตอร์ค่อยๆ ลดสแกนเนอร์ลงในเพลาแนวตั้งหรือท่อระบาย
