ขาตั้งกล้องยกระดับด้วยมอเตอร์คืออะไรและทำงานอย่างไร?

การยกระดับอุปกรณ์ที่มีมูลค่าสูงและละเอียดอ่อน เช่น เครื่องสแกนเลเซอร์ 3 มิติ สถานีรวม หรือเซ็นเซอร์มาตรวิทยา ทำให้เกิดความเสี่ยงที่สำคัญต่อทั้งฮาร์ดแวร์และความถูกต้องของข้อมูลที่รวบรวม ขาตั้งข้อเหวี่ยงแบบแมนนวลและระบบล็อคแรงเสียดทานมีแนวโน้มที่จะเกิดความเมื่อยล้าของผู้ปฏิบัติงาน การยกที่ไม่สม่ำเสมอ และการหล่นกะทันหัน เมื่อต้องรับมือกับน้ำหนักบรรทุกที่เกิน 15-20 ปอนด์ และต้องการความเสถียรในระดับมิลลิเมตร การยกระดับด้วยมือจะกลายเป็นปัญหาคอขวดที่ส่งผลต่อประสิทธิภาพของภาคสนามและความปลอดภัยของอุปกรณ์

ขา ตั้งแบบยกสูงแบบใช้มอเตอร์ แทนที่แรงแบบแมนนวลด้วยการยกแบบเครื่องกลไฟฟ้าที่มีความแม่นยำ การทำความเข้าใจกลไกภายใน ข้อเสียของโครงสร้าง และเกณฑ์การประเมินที่แม่นยำเป็นสิ่งสำคัญก่อนที่จะลงทุนในโครงสร้างพื้นฐานการจับภาพความเป็นจริงแบบพิเศษนี้

• ความแม่นยำและความปลอดภัย: ขาตั้งกล้องยกระดับด้วยมอเตอร์ใช้ตัวกระตุ้นเชิงเส้นและตัวขับเคลื่อนเฟืองตัวหนอนเพื่อให้การปรับแนวตั้งที่ราบรื่นและแม่นยำระดับมิลลิเมตร ช่วยลดความเสี่ยงที่น้ำหนักบรรทุกจะลดลงกะทันหัน

• ROI หลัก: ผลตอบแทนจากการลงทุนหลักมาจากเวลาการตั้งค่าที่ลดลง ความเหนื่อยล้าของผู้ปฏิบัติงานที่ลดลง และการปกป้องสินทรัพย์การบันทึกความเป็นจริงที่มีมูลค่าสูง (มักมีมูลค่าอยู่ที่ $50k–$100k+)

• ข้อมูลจำเพาะที่สำคัญ: การตัดสินใจซื้อจะต้องกำหนดโดยความสามารถในการบรรทุกแบบไดนามิก (ไม่ใช่แค่โหลดคงที่) ความสูงที่ขยายสูงสุด และการป้องกันสิ่งแวดล้อมของระบบ (ระดับ IP)

• ข้อเสียเปรียบในการปฏิบัติงาน: ผู้ซื้อจะต้องชั่งน้ำหนักประโยชน์ของการยกระดับอัตโนมัติเทียบกับน้ำหนักทางกายภาพที่เพิ่มขึ้นของขาตั้งและความจำเป็นในการจัดการพลังงานภาคสนาม

ขาตั้งกล้องยกระดับด้วยมอเตอร์คืออะไร?

ขาตั้งแบบยกสูงแบบใช้มอเตอร์ทำหน้าที่เป็นขาตั้งอุปกรณ์สำหรับงานหนักซึ่งมีมอเตอร์ไฟฟ้าและกลไกขับเคลื่อนในตัว วิศวกรได้ออกแบบระบบเหล่านี้โดยเฉพาะเพื่อยกและลดเสากลางที่มีอุปกรณ์ทางเทคนิคหนักๆ โดยไม่ต้องใช้ความพยายามทางกายภาพจากผู้ปฏิบัติงาน โดยทั่วไปคุณจะเห็นการติดตั้งสิ่งเหล่านี้ในสถานที่ก่อสร้างขนาดใหญ่ โครงการตรวจสอบโครงสร้างพื้นฐาน และห้องปฏิบัติการมาตรวิทยาอุตสาหกรรมที่ซึ่งความแม่นยำไม่สามารถต่อรองได้

ขาตั้งข้อเหวี่ยงแบบล็อคด้วยแรงเสียดทานมาตรฐานและแบบแมนนวลแบบแร็คแอนด์พิเนียนอาศัยความแข็งแกร่งทางกายภาพของผู้ปฏิบัติงานทั้งหมดเพื่อยกระดับน้ำหนักบรรทุก วิธีการแบบแมนนวลนี้ทำให้เกิดความเร็วในการยกที่ไม่สม่ำเสมอ การเคลื่อนไหวที่กระตุก และความเสี่ยงที่คอลัมน์จะลื่นไถลอยู่ตลอดเวลาหากกลไกการล็อคล้มเหลวหรือทำงานไม่ถูกต้อง รุ่นเครื่องยนต์เปลี่ยนภาระงานนี้จากแรงของผู้ปฏิบัติงานทางกายภาพไปเป็นแรงบิดควบคุมที่ใช้พลังงานจากแบตเตอรี่ มอเตอร์จะจัดการกับการยกของหนัก ช่วยให้ผู้สำรวจหรือช่างเทคนิคมุ่งเน้นไปที่การสอบเทียบเครื่องมือและการรวบรวมข้อมูล แทนที่จะต่อสู้กับเสาที่มีน้ำหนักมาก

องค์กรควรพิจารณานำเทคโนโลยีนี้มาใช้เมื่อการยกระดับด้วยตนเองทำให้เกิดความล่าช้าในการลงทะเบียนการสแกนที่วัดได้ หากทีมงานภาคสนามของคุณต้องต่อสู้กับอาการบาดเจ็บจากการยกซ้ำๆ หลังจากใช้งานเครื่องสแกนหนัก 20 ปอนด์ 50 ครั้งต่อวัน การอัพเกรดฮาร์ดแวร์ก็สมเหตุสมผลทันที นอกจากนี้ การทำงานในสภาพแวดล้อมที่ต้องมีการปรับระดับความสูงจากระยะไกล เช่น ใกล้วัสดุอันตรายหรือขอบที่ไม่มั่นคง ทำให้การยกแบบอัตโนมัติมีข้อกำหนดด้านความปลอดภัยที่เข้มงวดมากกว่าความหรูหรา

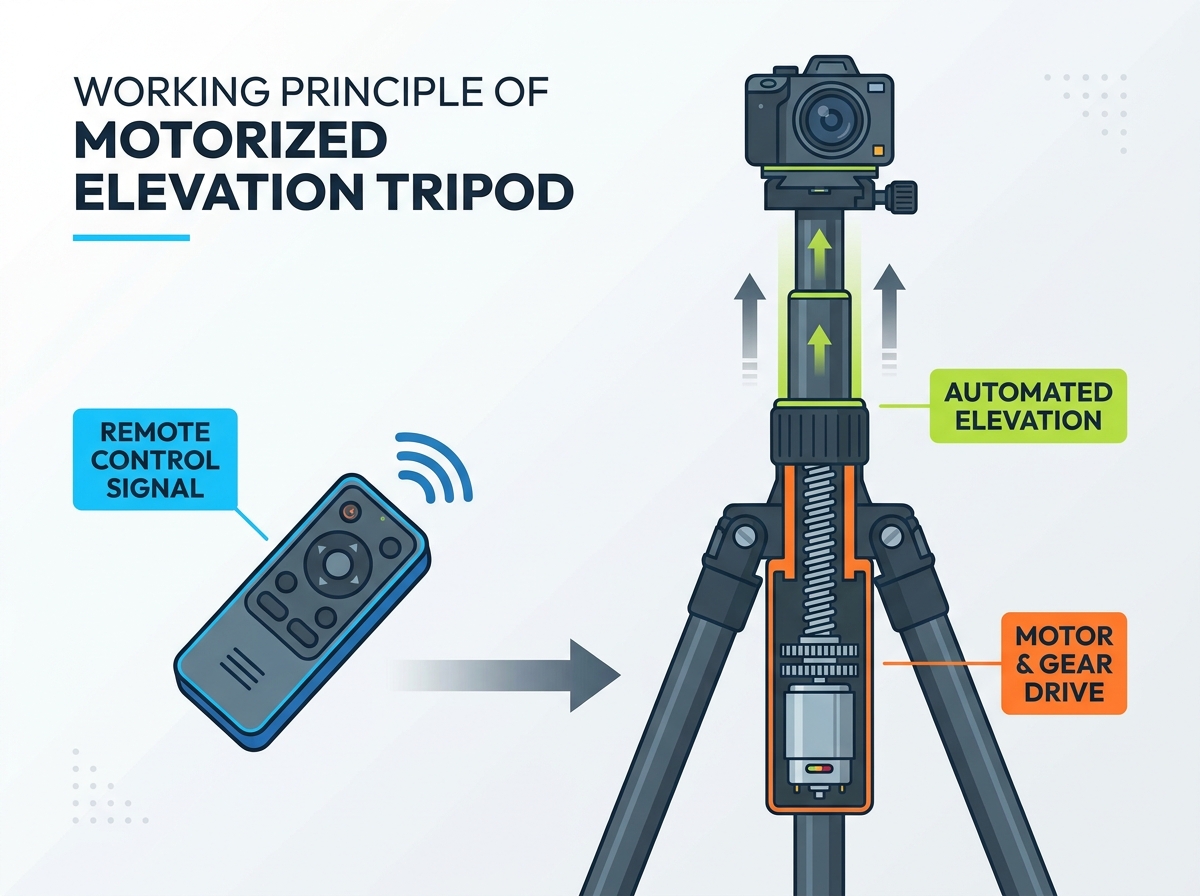

ขาตั้งกล้องยกระดับด้วยมอเตอร์ทำงานอย่างไร

ระบบขับเคลื่อนเครื่องกลไฟฟ้า

แกนหลักของความสามารถในการยกอาศัยตัวกระตุ้นเชิงเส้น สเต็ปเปอร์มอเตอร์ หรือมอเตอร์ DC แบบไร้แปรงถ่าน (BLDC) ส่วนประกอบเหล่านี้สร้างแรงหมุนที่มีแรงบิดสูงซึ่งจำเป็นในการผลักน้ำหนักบรรทุกหนักในแนวตั้งต้านแรงโน้มถ่วง มอเตอร์ BLDC พบได้ทั่วไปในยูนิตระดับไฮเอนด์เนื่องจากมีอัตราส่วนแรงบิดต่อน้ำหนักที่ดีเยี่ยม และไม่ได้รับผลกระทบจากการสึกหรอของแปรงเมื่อเวลาผ่านไป

ระบบขับเคลื่อนใช้การกำหนดค่าเฟืองตัวหนอนเพื่อแปลแรงหมุนของมอเตอร์เป็นการเคลื่อนตัวของเสาแนวตั้ง การจัดเรียงเกียร์เฉพาะนี้เป็นความตั้งใจ เฟืองตัวหนอนจะป้องกันไม่ให้เสากลางพังทลายภายใต้ภาระหนัก แม้ในระหว่างที่ไฟฟ้าดับโดยสิ้นเชิงหรือแบตเตอรี่ขัดข้อง ฟันเฟืองทางกายภาพไม่สามารถขับเคลื่อนไปข้างหลังด้วยน้ำหนักของน้ำหนักบรรทุกได้ คุณลักษณะป้องกันการถอยกลับนี้ทำหน้าที่เป็นกลไกล็อคแบบถาวรและปลอดภัยเมื่อเกิดข้อผิดพลาด

เพื่อปกป้องส่วนประกอบภายใน ผู้ผลิตจึงรวมลิมิตสวิตช์ทางกายภาพและออปติคัลไว้ภายในตัวเรือนคอลัมน์ สวิตช์เหล่านี้จะตรวจจับเมื่อเสาถึงส่วนต่อขยายสูงสุดหรือการดึงกลับทั้งหมด เมื่อถูกกระตุ้น พวกมันจะตัดกำลังของมอเตอร์ทันที วิธีนี้จะป้องกันไม่ให้ระบบยืดออกมากเกินไป ยึดเกียร์ทางกายภาพ หรือทำให้มอเตอร์ไหม้โดยการพยายามดันเกินขีดจำกัดทางกล

การวางตำแหน่งที่แม่นยำ การป้องกันฟันเฟือง และตัวเข้ารหัส

การเล่นแบบกลไกในเกียร์หรือที่เรียกว่าฟันเฟือง ถือเป็นความท้าทายทางวิศวกรรมครั้งใหญ่สำหรับการบันทึกความเป็นจริง หากคอลัมน์กลางโยกเยกแม้แต่เศษเสี้ยวมิลลิเมตร ข้อมูลพอยต์คลาวด์ที่ได้จะประสบกับข้อผิดพลาดในการลงทะเบียนขั้นรุนแรง ขาตั้งกล้องแบบใช้มอเตอร์ระดับไฮเอนด์ช่วยลดระยะฟันเฟืองโดยใช้ความทนทานต่อเกียร์ที่ตัดเฉือนอย่างแน่นหนาและระบบปรับความตึงที่โหลดไว้ล่วงหน้า ซึ่งช่วยให้มั่นใจว่าน้ำหนักบรรทุกของเซ็นเซอร์ยังคงมีเสถียรภาพและแข็งแกร่งอย่างสมบูรณ์แบบเมื่อยกระดับจนถึงความสูงของเป้าหมายแล้ว

ระบบขั้นสูงผสานรวมตัวเข้ารหัสแบบโรตารีหรือเครื่องชั่งแก้วเชิงเส้นเพื่อให้การตอบสนองแบบวงปิดไปยังตัวควบคุมมอเตอร์ ตัวเข้ารหัสจะอ่านตำแหน่งทางกายภาพของเสาอย่างต่อเนื่องและป้อนข้อมูลนั้นกลับไปยังบอร์ดควบคุม ช่วยให้ระบบขับเคลื่อนทราบความสูงที่แน่นอนของน้ำหนักบรรทุกของเซ็นเซอร์ตลอดเวลา ช่วยให้ผู้ปฏิบัติงานสามารถคืนเครื่องสแกนไปยังระดับความสูงที่แม่นยำและทำซ้ำได้ตลอดการสำรวจหลายวัน

อินเทอร์เฟซการจ่ายไฟและการควบคุม

การปฏิบัติงานภาคสนามต้องการโซลูชันด้านพลังงานที่แข็งแกร่งและเชื่อถือได้ คุณจะพบการกำหนดค่าพลังงานทั่วไปหลายประการ ขึ้นอยู่กับผู้ผลิตและกรณีการใช้งานที่ต้องการ:

1. ชุดแบตเตอรี่ลิเธียมไอออน (Li-ion) ในตัวที่รวมเข้ากับโครงขาตั้งกล้องโดยตรง

2. แบตเตอรี่ลิเธียมเหล็กฟอสเฟต (LiFePO4) ซึ่งมีเสถียรภาพทางความร้อนที่เหนือกว่าและมีอายุการใช้งานยาวนานขึ้น

3. แหล่งจ่ายไฟ DC 12V/24V ภายนอกที่เชื่อมต่อผ่านสายเคเบิลทนฝนและแดดสำหรับงานหนัก

4. การกำหนดค่าแบตเตอรี่คู่แบบ Hot-swappable ช่วยให้สามารถทำงานได้อย่างต่อเนื่องโดยไม่ต้องปิดระบบ

เคมีของแบตเตอรี่เป็นตัวกำหนดประสิทธิภาพของสภาพอากาศหนาวเย็นอย่างมาก ที่อุณหภูมิต่ำกว่าศูนย์ เซลล์ Li-ion มาตรฐานจะประสบกับแรงดันไฟฟ้าตกและการสูญเสียความจุอย่างมาก นักสำรวจที่ทำงานในฤดูหนาวต้องคำนึงถึงเรื่องนี้ด้วยการเก็บแบตเตอรี่สำรองไว้ในห้องโดยสารที่อุ่น หรือใช้โครงแบตเตอรี่เฉพาะสำหรับอุณหภูมิต่ำ

วิธีการควบคุมมีความแตกต่างกันอย่างมาก รุ่นพื้นฐานใช้ตัวควบคุมแบบมือมีสายหรือปุ่มแบบรวมบนตัวคอลัมน์ หน่วยขั้นสูงเพิ่มเติมมีบลูทูธไร้สายหรือรีโมต RF ช่วยให้ผู้ปฏิบัติงานก้าวออกจากขาตั้งกล้องระหว่างการยกระดับความสูง บางระบบยังมีการผสานรวม API/SDK ที่ใช้ซอฟต์แวร์ ซึ่งช่วยให้ผู้รวบรวมข้อมูลภายนอกหรือซอฟต์แวร์แท็บเล็ตสามารถส่งคำสั่งการยกระดับโดยตรงไปยังขาตั้งได้

กลไกการรักษาเสถียรภาพและการปรับแต่งระดับไมโคร

คอลัมน์ที่ใช้มอเตอร์ส่วนกลางจะต้องโต้ตอบกับขาขาตั้งกล้องอย่างไม่มีที่ติเพื่อรักษาความแข็งแกร่งของโครงสร้าง สตรัทสำหรับงานหนัก อุปกรณ์ค้ำยันแบบสองขา และเท้าแหลมที่ดุดันจะยึดระบบไว้กับพื้น ยิ่งกางขาให้กว้าง จุดศูนย์ถ่วงก็จะยิ่งต่ำลง ซึ่งเป็นสิ่งสำคัญเมื่อเครื่องสแกนหนักถูกยกสูงขึ้นไปในอากาศสามเมตร

มอเตอร์สร้างการสั่นสะเทือนโดยธรรมชาติ เพื่อป้องกันไม่ให้ฮาร์โมนิคเหล่านี้ทำลายการเก็บข้อมูลที่สำคัญ วิศวกรจึงใช้วัสดุหน่วงเฉพาะ การสานเส้นใยคาร์บอนในท่อขาและข้อต่ออีลาสโตเมอร์แบบพิเศษระหว่างที่ยึดมอเตอร์และแผ่นน้ำหนักบรรทุกจะดูดซับแรงสั่นสะเทือนความถี่สูง ระบบได้รับการออกแบบมาให้ตั้งตัวอย่างสมบูรณ์ภายในไม่กี่วินาทีหลังจากที่มอเตอร์หยุดเคลื่อนที่ เพื่อให้มั่นใจว่ามีแท่นที่อยู่นิ่งอย่างสมบูรณ์แบบก่อนที่เครื่องสแกนเลเซอร์จะเริ่มการหมุน

แอปพลิเคชันหลักและกรณีการใช้งาน

การสแกนด้วยเลเซอร์ 3 มิติและการจับภาพความเป็นจริง

การสแกนโครงสร้างพื้นฐานที่ซับซ้อน เช่น สะพาน อุโมงค์ และห้องโถงหลายชั้นต้องใช้มุมมองจากมุมสูง หากคุณติดตั้งเครื่องสแกนที่ระดับสายตามาตรฐาน คานโครงสร้างและตะแกรงพื้นจะสร้างเงาสแกนขนาดใหญ่ ซึ่งจะปิดกั้นเลเซอร์ไม่ให้จับรูปทรงเรขาคณิตที่อยู่ด้านหลัง การยกสแกนเนอร์ขึ้นจะช่วยแก้ไขปัญหานี้ ขาตั้งแบบใช้มอเตอร์ช่วยให้ทีมงานภาคสนามเข้าถึงจุดที่ได้เปรียบสูงเหล่านี้ได้อย่างรวดเร็ว ส่งผลให้ใช้เวลาในการตั้งค่าต่อสถานีสแกนเร็วขึ้น และการจัดการเครื่องสแกนเลเซอร์ภาคพื้นดินขนาดใหญ่ (TLS) ได้ปลอดภัยยิ่งขึ้นอย่างมาก

การสแกนแบบคว่ำและหันลง (เพลาและบ่อพัก)

การปรับใช้เครื่องสแกนแบบกลับหัวเข้าไปในห้องนิรภัย ไซโลจัดเก็บ หรือปล่องการขุดถือเป็นกรณีการใช้งานที่มีความเชี่ยวชาญสูงแต่มีความสำคัญ ผู้ปฏิบัติงานไม่สามารถยืนได้อย่างปลอดภัยภายในพื้นที่จำกัดเหล่านี้ ด้วยการใช้ขาตั้งกล้องแบบใช้มอเตอร์ที่กำหนดค่าไว้สำหรับการทำงานแบบกลับหัว ทีมงานจึงสามารถลดเซ็นเซอร์ราคาแพงลงในช่องว่างได้อย่างปลอดภัย การลงและขึ้นลงแบบใช้มอเตอร์ช่วยขจัดความจำเป็นในการให้บุคลากรสัมผัสกับบรรยากาศที่เป็นอันตรายหรือสภาพพื้นดินที่ไม่มั่นคงโดยสิ้นเชิง

มาตรวิทยาและการตรวจสอบทางอุตสาหกรรม

สภาพแวดล้อมการผลิตด้านการบินและอวกาศและยานยนต์ต้องการความแม่นยำสูงสุด การจัดตำแหน่งเครื่องติดตามด้วยเลเซอร์ แขนอุตสาหกรรม และเครื่องเปรียบเทียบเชิงแสงจำเป็นต้องมีแนวสายตาที่แน่นอนกับจิ๊กเครื่องมือ การยกขึ้นด้วยมือมักทำให้เกิดการสั่นหรือการกระแทกซึ่งขัดขวางการสอบเทียบจากโรงงาน การยกระดับด้วยมอเตอร์ทำให้ได้ความสูงที่ต้องการอย่างราบรื่น ป้องกันไม่ให้พิกัดเชิงพื้นที่เคลื่อนไป และช่วยให้มั่นใจว่าอุปกรณ์มาตรวิทยายังคงอยู่ในระดับที่สมบูรณ์แบบระหว่างการปรับ

ยุทธวิธี ความปลอดภัย และทัศนศาสตร์ขั้นสูง

การใช้งานภาคสนามชั่วคราวสำหรับการดำเนินการด้านความปลอดภัยมักเกี่ยวข้องกับอาร์เรย์กล้อง PTZ (Pan-Tilt-Zoom) จำนวนมาก เสาอากาศไมโครเวฟ หรือเซ็นเซอร์วัดเสียง อุปกรณ์เหล่านี้จำเป็นต้องขจัดสิ่งกีดขวางในพื้นที่เพื่อสร้างแนวสายตาหรือการเชื่อมต่อการสื่อสารที่สะอาด ขาตั้งแบบใช้มอเตอร์ช่วยให้ปรับใช้ได้อย่างรวดเร็วและปรับความสูงจากระยะไกลได้ ผู้ปฏิบัติงานสามารถยกเสาขึ้นจากด้านหลังที่กำบัง เพื่อหลีกเลี่ยงการสัมผัสกับแนวสายตาที่เป็นอันตรายขณะสร้างตารางเฝ้าระวัง

การสร้างสถานที่เกิดเหตุทางนิติวิทยาศาสตร์และเหตุการณ์ใหม่

วิศวกรด้านกฎหมายและนิติเวชต้องจัดทำเอกสารเกี่ยวกับสถานที่เกิดเหตุ สถานที่เกิดเหตุ หรือความล้มเหลวของโครงสร้างอย่างรวดเร็ว การบันทึกรูปทรงเรขาคณิตของไซต์งานทั้งหมดจากมุมมองที่สูงทำให้มั่นใจได้ว่าไม่มีหลักฐานใดซ่อนอยู่หลังยานพาหนะหรือเศษซาก การสแกนมุมสูงโดยไม่มีสิ่งกีดขวางเสร็จสิ้นอย่างรวดเร็วช่วยลดเวลาการปิดถนนและลดการปนเปื้อนในฉาก ขาตั้งแบบใช้มอเตอร์ช่วยให้ผู้ตรวจสอบสามารถยกเครื่องสแกนขึ้น บันทึกข้อมูล ลดระดับลง และเคลื่อนย้ายไปยังสถานีถัดไปได้ภายในเสี้ยววินาทีของเวลาที่ต้องใช้เสากระโดงแบบแมนนวล

เกณฑ์การประเมิน: การเลือกขาตั้งกล้องยกระดับแบบใช้มอเตอร์ที่เหมาะสม

ความจุน้ำหนักบรรทุกแบบไดนามิกและแบบคงที่

การทำความเข้าใจการจัดอันดับเพย์โหลดเป็นขั้นตอนที่สำคัญที่สุดในการประเมินระบบ ภาระคงที่หมายถึงน้ำหนักสูงสุดที่ขาตั้งกล้องสามารถยึดได้อย่างปลอดภัยขณะอยู่กับที่และล็อคอยู่กับที่ โหลดแบบไดนามิกจะกำหนดน้ำหนักจริงที่มอเตอร์และชุดเกียร์สามารถยกขึ้นลงได้โดยไม่ต้องหยุดมอเตอร์หรือทำให้ฟันเฟืองหลุด

ระบุขาตั้งกล้องตามอัตราโหลดแบบไดนามิกเสมอ คุณต้องคำนวณน้ำหนักรวมของการกำหนดค่าอุปกรณ์ที่หนักที่สุดของคุณ ซึ่งรวมถึงตัวสแกนเนอร์ แบตเตอรี่ในตัว อะแดปเตอร์แบบปลดเร็ว ฐานปรับระดับ และไตรบราช ขาตั้งกล้องที่คุณเลือกควรมีพิกัดการรับน้ำหนักแบบไดนามิกสูงกว่าน้ำหนักรวมนี้อย่างน้อย 20-30% เพื่อให้แน่ใจว่ามอเตอร์จะไม่เกิดการสะดุดระหว่างการทำงาน

ระดับความสูงสูงสุด ความสูงเมื่อหด และความยาวของระยะชัก

ขนาดทางกายภาพของขาตั้งจะกำหนดความเป็นไปได้ด้านลอจิสติกส์ คุณต้องวิเคราะห์อัตราส่วนระหว่างความยาวขนส่งที่ยุบตัวและความสูงในการปฏิบัติงานสูงสุด ขาตั้งกล้องที่ยาวถึงสี่เมตรจะไม่มีประโยชน์หากไม่สามารถใส่เข้าไปในรถสำรวจของคุณได้

พิจารณาว่าอุปกรณ์จะเคลื่อนที่อย่างไร ขาตั้งกล้องนี้พอดีกับยานพาหนะอเนกประสงค์มาตรฐานหรือไม่ สามารถบรรจุลงในกล่องป้องกันการขนส่งสำหรับการเดินทางทางอากาศได้หรือไม่ คุณต้องมีระบบที่ยุบลงจนเหลือขนาดที่สามารถจัดการได้ในขณะที่ยังคงให้ระยะชักที่จำเป็นเพื่อขจัดสิ่งกีดขวางในสนาม

องค์ประกอบของวัสดุ: คาร์บอนไฟเบอร์ เทียบกับ อลูมิเนียม เทียบกับ เหล็กกล้า

วัสดุที่ใช้ในโครงสร้างของขาตั้งกล้องส่งผลโดยตรงต่อน้ำหนัก ความทนทาน และความเสถียรทางความร้อน คุณต้องจับคู่วัสดุกับสภาพแวดล้อมของฟิลด์เฉพาะของคุณ

ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนก็มีความสำคัญเช่นกัน โลหะจะขยายตัวและหดตัวตามความผันผวนของอุณหภูมิ หากคุณกำลังทำการสแกนเป็นเวลานานโดยมีแสงแดดส่องถึงโดยตรง เสาอะลูมิเนียมอาจขยายออกเล็กน้อย ส่งผลให้ข้อมูลเชิงพื้นที่เบี่ยงเบนไป คาร์บอนไฟเบอร์มีการขยายตัวเนื่องจากความร้อนน้อยที่สุด ทำให้เหนือกว่าสำหรับการตั้งค่าที่มีความแม่นยำสูงและยาวนาน

ความทนทานต่อสิ่งแวดล้อมและระดับ IP

อุปกรณ์ภาคสนามเปียก สกปรก และถูกทำร้าย ประเมินความสำคัญของมอเตอร์แบบปิดผนึก กล่องเกียร์ที่ได้รับการป้องกัน และการเชื่อมต่อไฟฟ้าที่ทนต่อสภาพอากาศ คุณต้องมองหาระดับการป้องกันน้ำเข้า (IP) เฉพาะตามเงื่อนไขการทำงานของคุณ

ระดับ IP54 ให้การป้องกันฝุ่นและน้ำกระเซ็นขั้นพื้นฐาน เหมาะสำหรับการใช้งานกลางแจ้งทั่วไป หากคุณปฏิบัติงานในสถานที่ก่อสร้างที่เต็มไปด้วยฝุ่น เหมืองใต้ดินที่ชื้น หรือสภาพแวดล้อมที่เปียกชื้น คุณต้องมีระดับ IP65 หรือสูงกว่า สิ่งนี้ทำให้มั่นใจได้ว่าเกียร์ภายในและขดลวดมอเตอร์ได้รับการปกป้องจากการฉีดน้ำและอนุภาคละเอียดที่เข้าไปซึ่งอาจทำลายกลไกขับเคลื่อน

มาตรฐานการติดตั้ง อินเทอร์เฟซ Tribrach และอะแดปเตอร์

เครื่องสแกนราคาแพงของคุณจะต้องติดเข้ากับเสาขาตั้งกล้องอย่างแน่นหนา ตรวจสอบว่าขาตั้งกล้องใช้ขนาดเกลียวมาตรฐาน เช่น เกลียวมาตรฐานอุตสาหกรรม 5/8" x 11 ตรวจสอบความพร้อมของแผ่นอะแดปเตอร์แบบปลดเร็วหรือฮาร์ดแวร์สำหรับติดตั้งเฉพาะที่ออกแบบมาสำหรับอุปกรณ์เฉพาะของคุณ

จำเป็นต้องมีข้อต่อที่ปลอดภัยและไม่มีการลื่น หากการเชื่อมต่อระหว่างเครื่องสแกนและเสามีผลกระทบ แรงหมุนของเครื่องสแกนจะทำให้เครื่องโยกเยก ทำลายข้อมูล ตรวจสอบให้แน่ใจว่าหัวขาตั้งกล้องเข้ากันได้กับหัววัดมาตรฐานเพื่อการปรับระดับที่แม่นยำก่อนการยกระดับ

การแลกเปลี่ยนแนวคิด: ระบบมอเตอร์กับระบบแมนนวล

ขาตั้งแบบใช้มอเตอร์นั้นหนักกว่าขาตั้งแบบธรรมดาโดยธรรมชาติ การเพิ่มขดลวดมอเตอร์ทองแดง กระปุกเกียร์เหล็ก และชุดแบตเตอรี่ลิเธียมหนาแน่นจะช่วยเพิ่มมวลอย่างมีนัยสำคัญ ซึ่งจะช่วยลดความสามารถในการพกพาสำหรับสถานการณ์การแบกเป้เที่ยวโดยผู้ปฏิบัติงานคนเดียว อย่างไรก็ตาม น้ำหนักที่เพิ่มขึ้นนี้ช่วยเพิ่มความต้านทานลมและความเสถียรของฐานในพื้นที่ที่มีกระแสลมสูงได้อย่างมาก โดยยึดระบบไว้กับพื้นอย่างแน่นหนามากขึ้น

รายจ่ายฝ่ายทุนเริ่มแรกของระบบมอเตอร์นั้นสูงอย่างปฏิเสธไม่ได้ ผู้ซื้อจะต้องคำนวณผลตอบแทนจากการลงทุนอย่างมีเหตุผล ปัจจัยในการลดเวลาที่ใช้ในการปรับระดับและการยกระดับที่สถานีสแกนแต่ละแห่ง คูณนาทีที่บันทึกไว้เหล่านั้นด้วยจำนวนสถานีต่อวัน จากนั้นคูณด้วยจำนวนวันทำงานในหนึ่งปี เพิ่มการบรรเทาผลกระทบทางการเงินเพื่อหลีกเลี่ยงการเรียกร้องการบาดเจ็บจากการทำงานที่เกี่ยวข้องกับการยกของหนัก ประสิทธิภาพในระยะยาวมักมีมากกว่าต้นทุนล่วงหน้าสำหรับทีมสแกนที่มีปริมาณมาก

ความซับซ้อนในการบำรุงรักษาก็เพิ่มขึ้นเช่นกัน ขาตั้งแบบแมนนวลจำเป็นต้องมีการหล่อลื่นแบบแห้งขั้นพื้นฐานบนชั้นวางและการล็อคให้แน่นเป็นครั้งคราว ขาตั้งแบบใช้มอเตอร์จะทำให้แบตเตอรี่เสื่อมสภาพ การทำความสะอาดหน้าสัมผัสทางไฟฟ้า การสึกหรอตามสภาพอากาศ และการบำรุงรักษามอเตอร์ในขั้นตอนสุดท้ายในตารางการบำรุงรักษาอุปกรณ์ของคุณ คุณต้องเตรียมพร้อมในการจัดการส่วนประกอบทางไฟฟ้าเหล่านี้เพื่อให้ระบบทำงานได้

ความเสี่ยงในการดำเนินการและกลยุทธ์การบรรเทาผลกระทบ

ไฟฟ้าขัดข้องในสนามยังคงเป็นความเสี่ยงในการปฏิบัติงานที่พบบ่อยที่สุด หากแบตเตอรี่หมดในขณะที่เสายืดออกจนสุด คุณจะไม่สามารถเก็บอุปกรณ์ได้ เพื่อบรรเทาปัญหานี้ ตรวจสอบให้แน่ใจว่ารุ่นที่เลือกมีกลไกแทนที่แบบแมนนวล โดยปกติจะอยู่ในรูปแบบของข้อเหวี่ยงมือสำรองหรือพอร์ตไดรฟ์หกเหลี่ยมที่ยอมรับสว่านไร้สายมาตรฐาน ลงทุนในแบตเตอรี่สำรองที่ถอดเปลี่ยนได้ทันทีและชาร์จไว้ในรถบรรทุกเสมอ

การสั่นสะเทือนที่เกิดจากลมและการเคลื่อนตัวของเสาที่ส่วนขยายสูงสุดอาจทำให้ข้อมูล point cloud ลดลงอย่างรุนแรง เสาสูงสามเมตรทำหน้าที่เป็นคันโยกในลมแรง ใช้ขั้นตอนการปฏิบัติงานมาตรฐานที่เข้มงวดสำหรับทีมงานภาคสนามของคุณ โดยกำหนดให้ใช้เวลาในการตกตะกอน 10 ถึง 15 วินาทีหลังจากการปรับระดับความสูงก่อนเริ่มการสแกน ใช้ชุดลวดสลิงแบบพิเศษ แขนค้ำแบบหนัก หรือตุ้มน้ำหนักกระสอบทรายบนฐานขาตั้งเพื่อยึดระบบไว้ในสภาพแวดล้อมที่มีลมแรง

ข้อผิดพลาดของผู้ปฏิบัติงาน จุดหนีบ และการพลิกคว่ำทำให้เกิดอันตรายทางกายภาพ ตรวจสอบให้แน่ใจว่าอุปกรณ์มีการตรวจจับกระแสเกินและการจำกัดแรงบิดอัตโนมัติ คุณลักษณะด้านความปลอดภัยนี้จะหยุดมอเตอร์ทันทีหากมีสิ่งกีดขวางหรือหนีบ เพื่อป้องกันการบาดเจ็บหรืออุปกรณ์เสียหาย ฝึกอบรมทีมของคุณเกี่ยวกับอัตราส่วนการกระจายขาที่เหมาะสม การปรับระดับของแขนกรรเชียง และการใช้ระดับฟองอากาศที่จำเป็น ก่อนที่จะมีส่วนร่วมกับเสาแบบใช้มอเตอร์เพื่อรักษาจุดศูนย์ถ่วง

การปฏิบัติงานในสภาพแวดล้อมที่เป็นอันตราย เช่น โรงกลั่นน้ำมัน โรงงานเคมี หรือเหมืองถ่านหินใต้ดิน ทำให้เกิดความเสี่ยงในการระเบิด มอเตอร์ไฟฟ้ามาตรฐานสามารถสร้างประกายไฟขนาดเล็กได้ ตรวจสอบว่าขาตั้งแบบใช้มอเตอร์ได้รับการรับรองความปลอดภัยภายในจาก ATEX, IECEx หรือ Class I, Div 1/2 หรือไม่ การรับรองเหล่านี้รับประกันว่าส่วนประกอบทางไฟฟ้าได้รับการปิดผนึกและจะไม่ทำให้เกิดฝุ่นหรือก๊าซที่ติดไฟได้ในบรรยากาศ

บทสรุป

ขาตั้งกล้องยกระดับสูงแบบใช้มอเตอร์ทำหน้าที่เป็นการอัพเกรดโครงสร้างพื้นฐานที่สำคัญสำหรับทีมที่จัดการเพย์โหลดการจับภาพความเป็นจริงปริมาณมาก ดำเนินการสแกนปริมาณมากในแต่ละวัน หรือดำเนินการที่ต้องใช้แนวสายตาที่สูงขึ้น แม้ว่าจะไม่จำเป็นสำหรับงานสำรวจขั้นพื้นฐานที่มีน้ำหนักเบา แต่ความปลอดภัยและประสิทธิภาพที่เพิ่มขึ้นสำหรับการสแกนด้วยเลเซอร์ 3D หนักนั้นไม่อาจปฏิเสธได้

• ตรวจสอบน้ำหนักแบบไดนามิกที่แน่นอนของเครื่องสแกน แบตเตอรี่ และการกำหนดค่า Tribrach ปัจจุบันของคุณเพื่อสร้างข้อกำหนดในการโหลดพื้นฐานของคุณ

• ตรวจสอบระดับ IP ของขาตั้งกล้องที่คุณเลือกโดยเทียบกับสภาพแวดล้อมที่เลวร้ายที่สุดที่ทีมงานภาคสนามของคุณทำงาน

• ตัดสิทธิ์โมเดลเครื่องยนต์ใดๆ ที่ไม่มีระบบบังคับด้วยมือแบบกลไกสำหรับการถอยกลับฉุกเฉิน

• ติดต่อตัวแทนจำหน่ายอุปกรณ์ของคุณเพื่อ ติดต่อเรา และขอการสาธิตภาคสนามเพื่อทดสอบความนุ่มนวลของมอเตอร์และการหยุดอย่างปลอดภัยภายใต้สภาวะการใช้งานจริง

คำถามที่พบบ่อย

ถาม: ขาตั้งกล้องแบบยกสูงแบบใช้มอเตอร์สามารถใช้งานได้หากแบตเตอรี่หมดหรือไม่

ตอบ: ใช่ รุ่นระดับมืออาชีพส่วนใหญ่มีระบบบังคับด้วยมือแบบกลไกด้วย โดยทั่วไปแล้วจะต้องใช้มือหมุนสำรองหรือพอร์ตเฉพาะที่ออกแบบมาสำหรับประแจหกเหลี่ยมหรือสว่านไร้สาย การป้องกันเมื่อเกิดเหตุขัดข้องนี้ช่วยให้ทีมงานภาคสนามลดหรือยกอุปกรณ์ได้อย่างปลอดภัย และจัดเก็บในไซต์งานแม้ในระหว่างที่ไฟฟ้าดับโดยสิ้นเชิง

ถาม: ความสามารถในการโหลดแบบคงที่และไดนามิกแตกต่างกันอย่างไร

ตอบ: ความสามารถในการรับน้ำหนักแบบคงที่หมายถึงน้ำหนักสูงสุดที่ขาตั้งกล้องสามารถยึดได้อย่างปลอดภัยเมื่อเสาล็อคอยู่กับที่และอยู่กับที่ ความสามารถในการรับน้ำหนักแบบไดนามิกคือน้ำหนักสูงสุดที่มอเตอร์ภายในและชุดเกียร์สามารถยกและลดได้อย่างปลอดภัยในขณะที่มีการเคลื่อนไหวโดยไม่ทำให้หยุดนิ่งหรือก่อให้เกิดความเสียหายทางกล

ถาม: ขาตั้งกล้องเหล่านี้สามารถใช้กลับหัวเพื่อสแกนเพลาหรือท่อระบายได้หรือไม่

ตอบ: เฉพาะรุ่นพิเศษที่ออกแบบมาเพื่อการทำงานแบบกลับหัวเท่านั้นที่ควรใช้แบบกลับหัว หน่วยเหล่านี้มีการล็อคโครงสร้าง การกำหนดค่าเกียร์กลับหัว และระบบกักเก็บความปลอดภัยโดยเฉพาะเพื่อป้องกันไม่ให้น้ำหนักบรรทุกหลุดออก ตรวจสอบข้อกำหนดเฉพาะของผู้ผลิตเพื่อขออนุมัติแบบกลับด้านทุกครั้งก่อนนำอุปกรณ์ไปใช้งานในเพลา

ถาม: ขาตั้งกล้องแบบใช้มอเตอร์ทำให้เกิดการสั่นสะเทือนที่ทำให้การสแกน 3D เสียหายหรือไม่

ตอบ: มอเตอร์สร้างการสั่นสะเทือนความถี่สูงระหว่างการเคลื่อนที่จริงของเสา อย่างไรก็ตาม ขาตั้งกล้องได้รับการออกแบบมาให้คงที่อย่างสมบูรณ์ในระหว่างการสแกน รุ่นคุณภาพสูงใช้วัสดุลดแรงสั่นสะเทือนและระบบล็อคแบบกลไกที่แข็งแกร่ง เพื่อให้มั่นใจในเสถียรภาพที่สมบูรณ์และการสั่นพ้องของฮาร์มอนิกเป็นศูนย์เมื่อถึงความสูงของเป้าหมาย

ถาม: อุณหภูมิที่สูงมากส่งผลต่อขาตั้งกล้องแบบใช้มอเตอร์อย่างไร

ตอบ: อุณหภูมิที่เย็นจะลดความจุของแบตเตอรี่ลิเธียมลงอย่างมาก และอาจทำให้จาระบีเกียร์ภายในหนาขึ้น ส่งผลให้มีความต้านทานทางกลสูงขึ้นสำหรับมอเตอร์ รุ่นไฮเอนด์สามารถบรรเทาปัญหานี้ได้โดยการใช้น้ำมันหล่อลื่นสังเคราะห์ที่อุณหภูมิต่ำและเคมีของแบตเตอรี่แบบพิเศษที่ออกแบบมาเพื่อรักษาแรงดันไฟฟ้าและประสิทธิภาพในสภาพสนามที่เย็นจัด
