ระบบออปติคอลคอลลิเมเตอร์

ข้อมูลจำเพาะ
รุ่น: OCS-1A

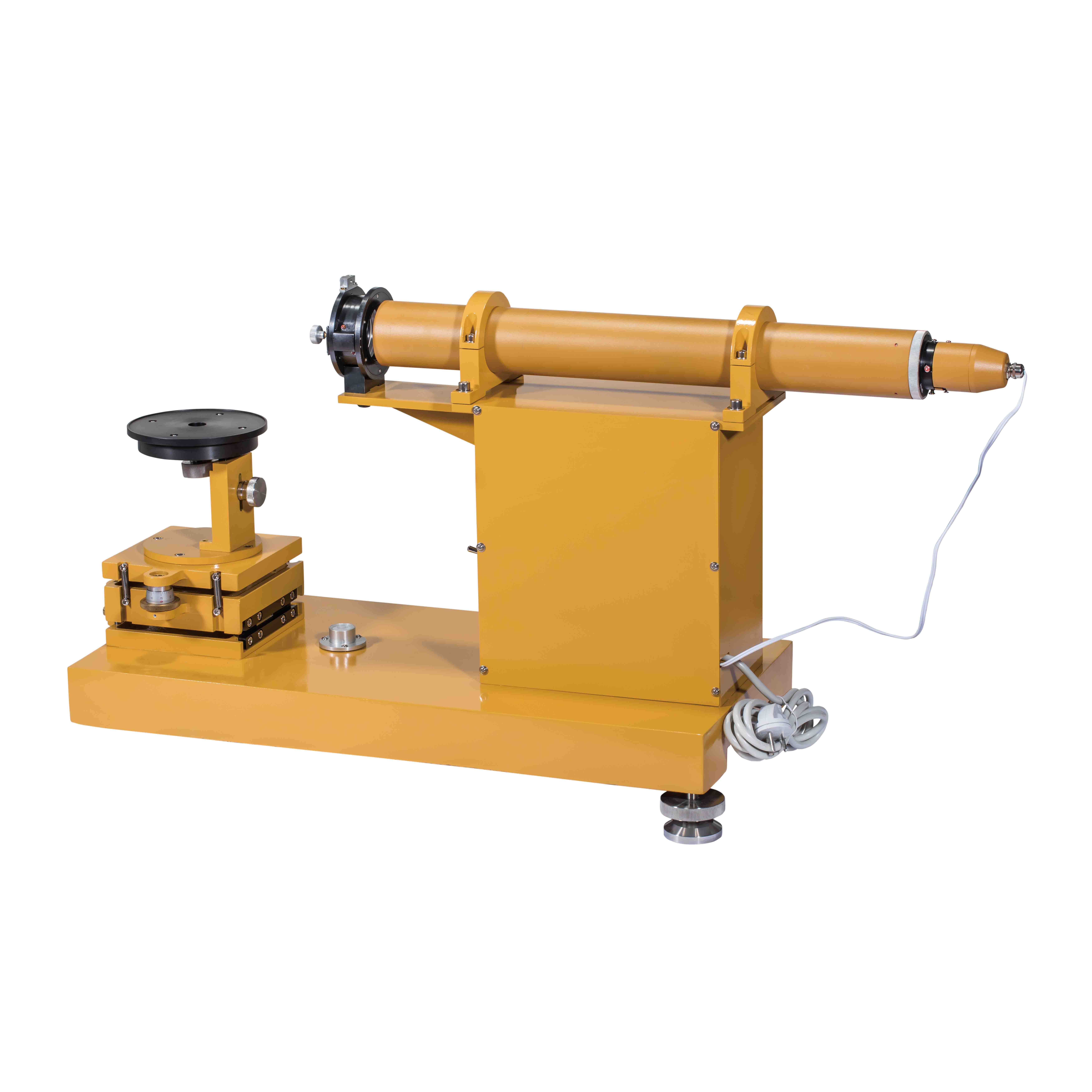

หลอดเดียว Optical Collimator System ออกแบบมาเป็นพิเศษสำหรับ  สอบเทียบเครื่องมือสำรวจเช่น ระดับอัตโนมัติ ระดับแสงฯลฯ

1.หลอดแสง
1)ความยาวโฟกัส:  550mm
2)ความยาวท่อ: 520mm

3)มุมมอง: 2°30'
4)กำลังขยายของเลนส์ใกล้วัตถุ: 0.5~0.6×

2.Reticule
1)นาที.การสำเร็จการศึกษา ของเรติเคิล: 30'

2)Mขวาน.การสำเร็จการศึกษา  ของ Reticule: 5'

3.ไมโครมิเตอร์
1)รูรับแสงที่มีประสิทธิภาพ  ไมโครมิเตอร์: 50mm
2) ช่วงการวัดไมโครมิเตอร์: ±30'
3)ขั้นต่ำการอ่านไมโครมิเตอร์: 1'

4.ตัวปรับความเอียงไมโคร
1)ขั้นต่ำการสำเร็จการศึกษา: 1'

2) ช่วงการเอียง: แกน X: ±15'; แกน Y: ±15'
3)ม้านั่งสูงช่วง: 100-150mm

5.จานบับเบิ้ล
ความแม่นยำ: 8'/2mm

6.พาวเวอร์ซัพพลาย
1)AC อินพุต: 220วี 50Hz
2)DC เอาต์พุต: 3.2-5.0V

หมายเหตุ: การปรับปรุงใด ๆ อาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า !!
